研發背景
電伴熱常安裝在廠區周?chē)?/span>,用于管道工程和容器的溫度維持和防凍。Heat Trace電伴熱有限公司生產了并聯電阻恒功率和自限式電伴熱帶，這些伴熱帶方便用于管道一般較短（可能只有幾百米甚至更短）的廠內應用。
而在煉油廠、電廠，廠外管道工程進場涉及一公里和更長的管道中, Heat Trace為這種應用開發了它的LONGLINE伴熱系統，這種長距離的伴熱系統的重點是, 他一般能夠單個電源加熱管道并且據有僅在管端供電的能力。LONGLINE的三相系統可以實現長達幾公里的單電路，并且它多年來一直作為一個經驗證的可靠而高效的系統。
越野管線經常被用于以低成本運輸油或其他液體。這些長距離管線有時候要求更長的加熱電路和需要最大費用的供電裝置。
解決思路
針對長距離管線，Heat Trace引進了SKIN-TRACE（集膚伴熱），這是一個用于超長距離管線的加熱系統。此系統包含一個封裝的絕緣帶的基本零件，由電源供電，并具有一個控制系統。
Heat Trace在組合了集膚效應概念的專業伴熱帶生產和控制器開發中的專業技術，經過30年的驗證，形成了SKIN-TRACE，一個可以進行數公里電路運行的加熱系統。
概念

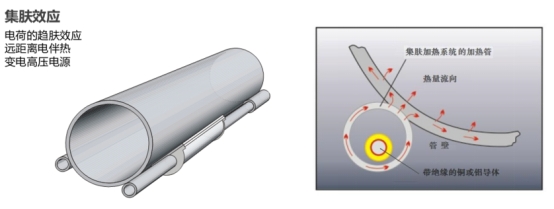

通過鐵磁封套（通常為碳素鋼加熱管）和穿過封套的絕緣銅導線的組合產生熱。在遠端，這兩個零件相互連接，而在另一端，這兩個零件連接到交流電源上。電流流過絕緣導線并進入加熱管，在加熱管中產生集膚效應，回流通過并向內表面集中，因此加熱管的外表面實際上無電勢。因此，加熱管可以被直接焊接或固定到產品管線上，它保持與SKIN-TRACE系統之間的電絕緣。產品管線可以在不影響SKIN-TRACE系統的情況下接地，從而確保電力安全性。流經加熱管的電流被轉換為熱量，并由絕緣導體中產生的熱量補充。熱量經導體通過耦合器，從加熱管傳播到產品管線。這種耦合器可以是焊接形式，或者需要時，熱量傳播可由增加KONDUCT熱傳播結合劑而改進。
除了埋地式安裝， SKIN-TRACE還可以用于地上或水下用途中。
系統組件
SKIN-TRACE系統包含四個基本組件：
·加熱管及其附件
·Skin-Trace帶
·電源
·控制/監控面板
加熱管
SKIN-TRACE加熱管為碳素鋼，并具有所有的附件——管耦合器、拉/拼接盒、電力供給和終端連接盒以及伴熱帶方向改變或轉變盒。
Skin-Trace帶
SKIN-TRACE帶為具有高溫絕緣性的銅或者鍍銅導體。Heat Trace用硅樹脂橡膠和含氟聚合物絕緣體生產了SKIN-TRACE帶，它在絕緣帶拉伸中，將優秀的溫度抵抗性和電特性結合，并將良好的機械強度和抵抗性結合到防腐效果或磨損中。
電源
電源通常包含一個進線高壓控制室和一個配電平衡變壓器。
變壓器以三相或二相形式連接，平衡負荷步降。Heat Trace專業從事于專用于電伴熱的控制和監控設備的開發。
控制/監控面板
SKIN-TRACE輸出功率控制和監控面板，通常包括所有必需的電力控制零件、Heat Trace的DURASTAT電線溫度控制器和電路監控和報警系統。
系統設計
Heat Trace可以在一攬子合同的框架下提供系統設計。設計包括熱量損失計算及加熱管和SKIN-TRACE帶的尺寸確定。加熱管附加裝置的方法被指定。變壓器和控制系統一起為額定設備。系統通常設計成可提供15~100瓦/米范圍內的輸出功率。系統可設計用于防凍、保溫或產品升溫。管線可為具有絕緣層的地上或地下管線，可為工廠預絕緣的管子，或者使用預制分段在現場拼接的管子。系統文件通常包括等角投影圖和示意圖、材料和零件清單以及使用說明書。
安裝
Heat Trace可以安裝SKIN-TRACE加熱系統或監督系統的安裝。將加熱管焊接到管道工程以及管耦合器、拉/拼接盒、接線盒等附件上，且將SKIN-TRACE帶拉進加熱管中。加熱管系統封閉，將電力連接回電源，然后進行系統試運行。當使用預絕緣管線如埋地式管線時，Heat Trace也可在一攬子工程中，負責沿著管線在管結點上附加良好的絕緣層。
